Название

Рекомендации

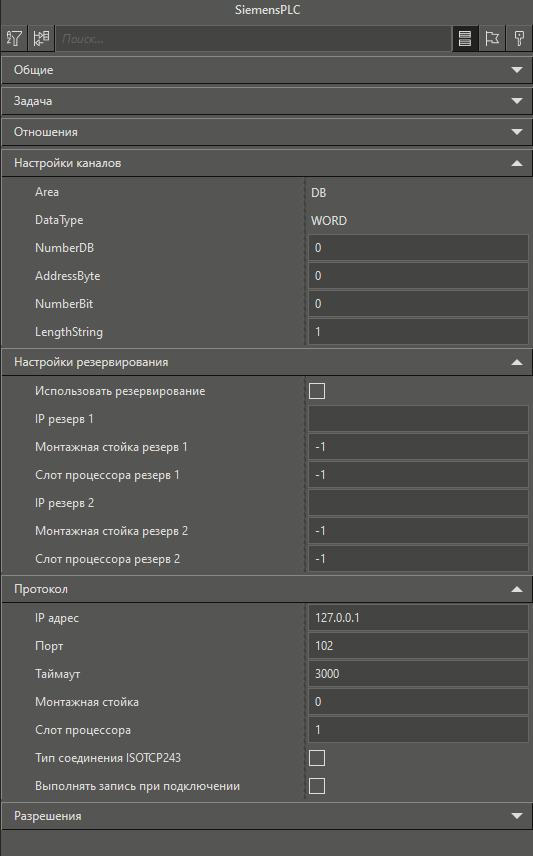

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается период, с которым MasterSCADA 4D будет стараться получать значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В настройке не нуждаются, т.к. индивидуальные настройки каналов формируются автоматически.

Категория Настройки резервирования

Использовать резервирование

Включает функцию резервирования каналов связи. В протоколе SiemensPLC могут использоваться три канала для опроса данных:

•0 - основной канал (IP-адрес);

•1 - первый резервный канал (IP резерв 1);

•2 - второй резервный канал (IP резерв 2).

Важно! Нумерация каналов опроса в протоколе идет подряд. Если IP резерв 1 не будет указан, а IP резерв 2 будет, то тогда 1 каналу будет соответствовать адрес, указанный в IP резерв 2.

Переключение на резервный канал может осуществляться двумя способами:

•Вручную, для этого нужно указать номер резервного канала в параметре протокола Установить канал. Переключение вручную на другой канал возможно только при наличии связи.

•Автоматически, для этого нужно в параметре Установить канал указать значение -1. Исполнительная система отслеживает состояние связи с основным каналом, и если связь пропадает происходит переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу. Автоматического возврата на основной канал при его восстановлении не происходит - это необходимо сделать вручную. Автоматическое переключение происходит если устройство закрыло соединение или обрыве TCP-соединения с ним.

IP резерв 1

Первый резервный IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D.

Монтажная стойка резерв 1

Номер крейта (Rack) резервного канала 1. Значение по умолчанию -1 - в этом режиме значение берется от настройки основного канала.

Слот процессора резерв 1

Слот крейта (Slot), в котором уставлен опрашиваемый процессор резервного канала 1. Значение по умолчанию -1 - в этом режиме значение берется от настройки основного канала.

IP резерв 2

Второй резервный IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D.

Монтажная стойка резерв 2

Номер крейта (Rack) резервного канала 2. Значение по умолчанию -1 - в этом режиме значение берется от настройки основного канала.

Слот процессора резерв 2

Слот крейта (Slot), в котором уставлен опрашиваемый процессор резервного канала 2. Значение по умолчанию -1 - в этом режиме значение берется от настройки основного канала.

Категория Протокол

IP-адрес

Основной IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D.

Важно! Aдpec кoнтpoллepoв Siemens пo умoлчaнию 192.168.0.1 – peкoмeндуeм измeнять дaнный aдpec в кoнтpoллepe. Этoт aдpec тaкжe иcпoльзуeтcя пo умoлчaнию мнoгими мapшpутизaтopaми, чтo мoжeт пpивoдить к кoнфликтaм ceти.

TCP-порт

Номер TCP-порта устройства, по которому осуществляется подключение.

Таймаут

Время, в течение которого исполнительная система ожидает установления соединения с контроллером.

Монтажная стойка

Номер крейта (Rack) контроллера.

Слот процессора

Слот крейта (Slot), в котором уставлен опрашиваемый процессор.

Тип соединения ISOTCP243

Тип поддерживаемого контроллером протокола.

Выполнять запись при подключении

При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях:

•при каждом подключении к устройству, включая первоначальное;

•при переключении исполнения на резервный узел в резервированной паре (запись будет выполняться даже при значении FALSE у настройки Выполнять запись на резервном);

•при переподключении после разрыва связи.

При этом не имеет значения, совпадает ли текущее значение с начальным, запись будет выполнена независимо от этого.

По умолчанию значение настройки FALSE.
