Визуальный функциональный блок
Описание:
Визуальный функциональный блок График относится к категории "Датчики" и имеет настраиваемое количество входов, соответствующих параметрам графика.
Вид функционального блока в дереве объекта:
График предназначен для просмотра значений переменных в мнемосхеме. Существует три основных способа создания элемента управления График в мнемосхеме:
1.Вставить ВФБ График из палитры функциональных блоков в объект, привязать интересующие Вас переменные ко входам Графика, и перетащить его в мнемосхему.
2.Для просмотра значений аналоговых переменных в виде графика (Значение, Расчет, ОРС переменная для чтения, Выход ФБ), можно просто перетащить их в мнемосхему правой кнопкой мыши, и в открывающемся контекстном меню выбрать График. Для получения более детальной информации по этой теме см. раздел "Переменные MasterSCADA как визуальные ФБ"
3.Создать элемент управления График непосредственно в мнемосхеме. Затем, завести необходимое количество входов мнемосхемы, связанных с переменными MasterSCADA, и динамизировать свойства Графика "Значение" от этих входов.

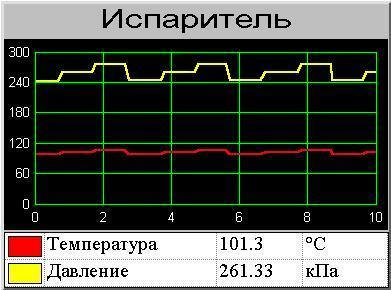

График реализует функции тренда реального времени (зависимость параметра от времени). Может иметь от 1 до 8 параметров. Диапазон шкалы, единица измерения и формат значения каждого параметра наследуются от настроек переменной, привязанной к параметру Графика в дереве объекта. Число параметров, отображаемых на Графике задается в проекте на странице свойств "Свойства". По умолчанию это всегда один параметр. |
|
ВФБ График имеет возможность отображать недостоверность данных входов (см. "Отображение недостоверности данных").
Смотрите также:
•Настройка изображения в мнемосхеме:
Вид | Шкала | Параметры | Граница | Цвет | Шрифт | Связь | Подсказка
•Работа ВФБ в режиме исполнения:
Отображение недостоверности данных
Поддерживаемый тип опроса: любой
Восстановление при рестарте: не требуется
Совместимость:
Используется только в MS RT (Исполнительная система MasterSCADA)
