Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку Avrora PLC.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с оборудованием Avrora. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

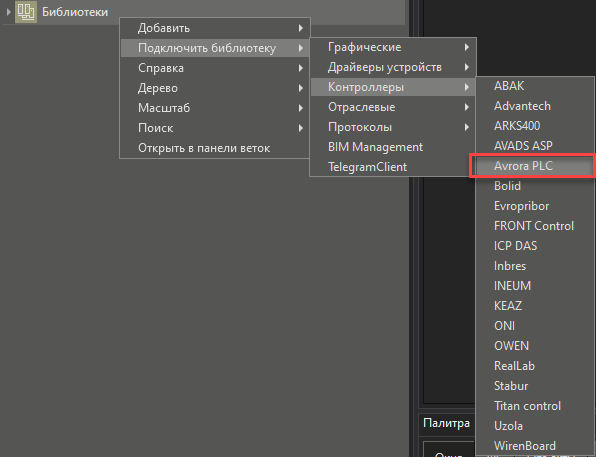

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ Avrora PLC.
После этого библиотека Avrora PLC отобразится в полном Дереве библиотек.
Библиотека Avrora PLC содержит группы: Узлы, Протоколы, Модули ввода-вывода, Типы данных для ПЛК Avrora:
Группа Узлы библиотеки Avrora PLC содержит конфигурации контроллера Avrora.
Группа Протоколы содержит встроенный протокол Avrora TCP.
Группа Модули ввода-вывода содержит модули МДИ-1, МДВ-1, МДВ-2, МАВ-1, МАТ-1, МАН-1, МАТ-2.
После подключения библиотеки контроллеры станут доступны для добавления в Дерево системы.
